Дренаж на территории заводского комплекса

Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.

Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).

<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

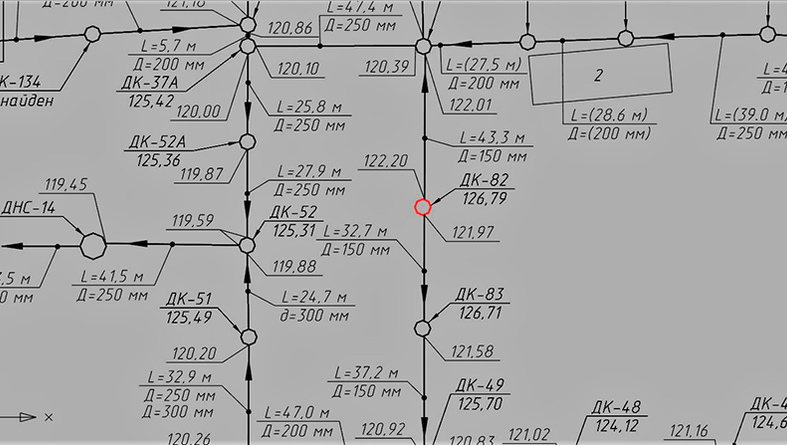

Фрагмент схемы дренажных колодцев на территории заводского комплекса. Их название, ориентировочное расположение, фактические отметки лотков труб, верха крышек и направление фактического тока воды.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

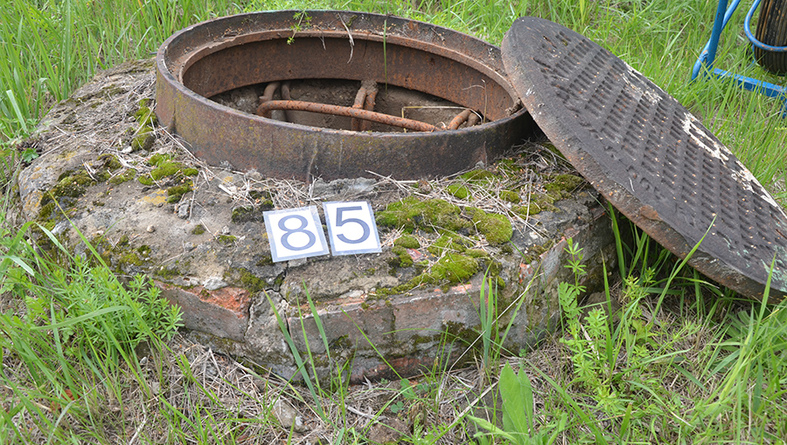

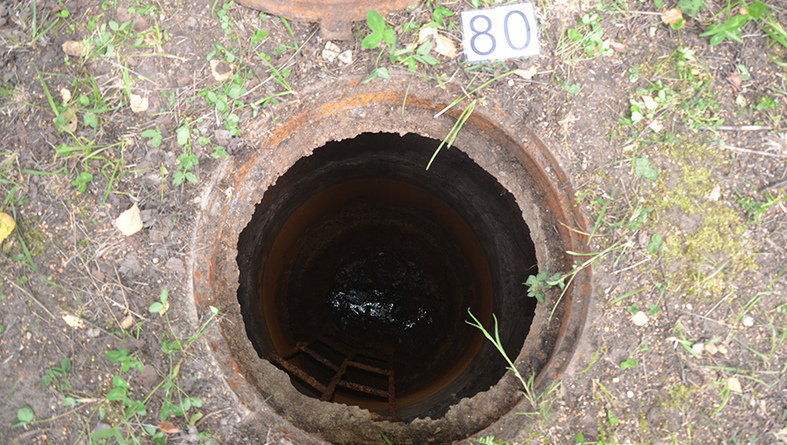

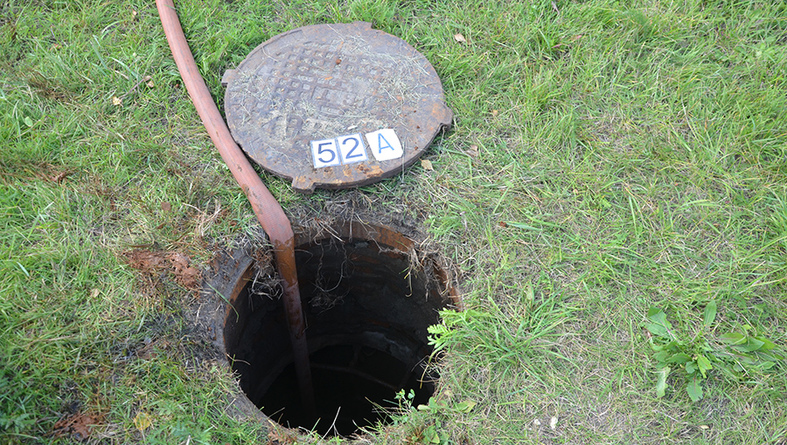

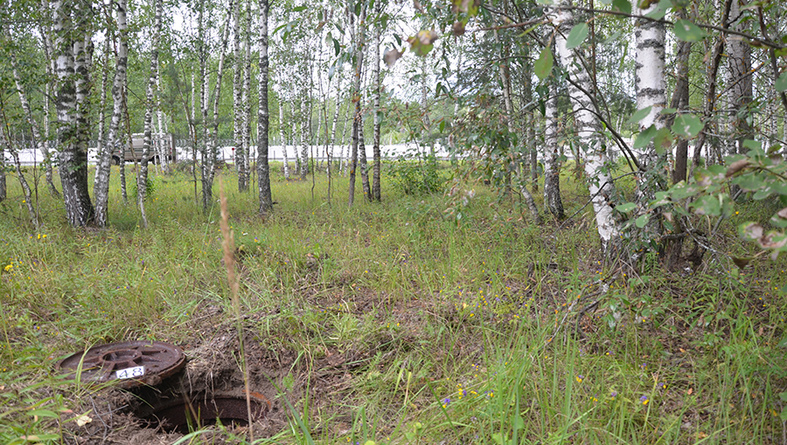

Вид рядового, дренажного колодца, который расположен в лесной полосе. Видно, что колодец либо просел, либо выполнен заведомо с нарушением СП (когда выполнялась данная система действовали СНиП, сейчас большая часть актуализирована в СП). Напоминаем, колодцы, расположенные на грунте, должны выступать на 5 см горловиной. На фото просматривается внутреннее убранство: заводская лестница, лоток с водой. Сверху можно наблюдать порядковый номер колодца согласно схеме, для ориентирования в процессе обработки материалов в отчете.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

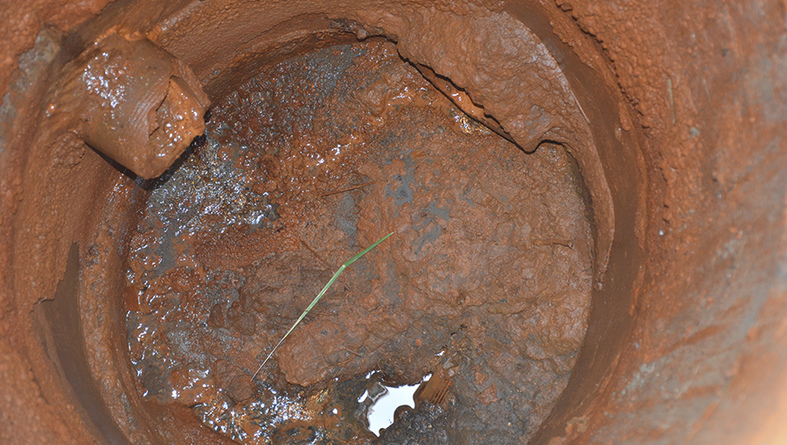

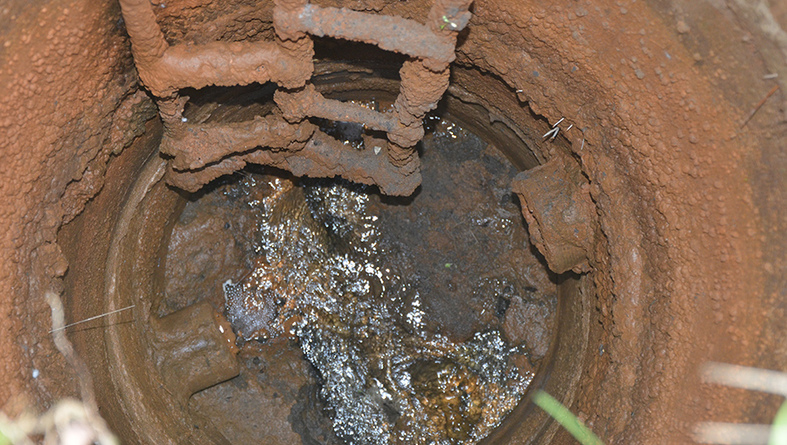

Внутренняя часть рабочей камеры колодца. Наблюдается активный излив из дренажной трубы, труба расположена выше лотка, локальный перепад в отметках прихода и ухода труб. Лоток сильно заилен, отложения распространены повсеместно.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

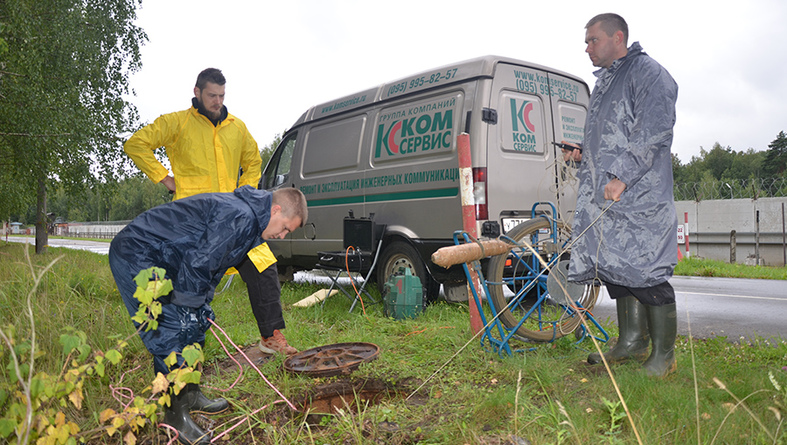

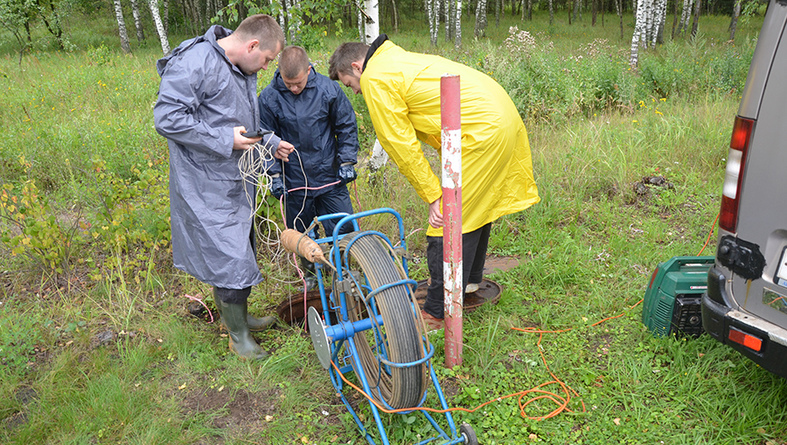

Рабочий и инженерный состав нашей команды на данном объекте. Погода дождливая, но процесс не останавливается, единственное – были убраны мониторы телеинспекции и прочая чувствительная электроника. На данном фото выполняется замер на присутствие газов в камере колодца.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

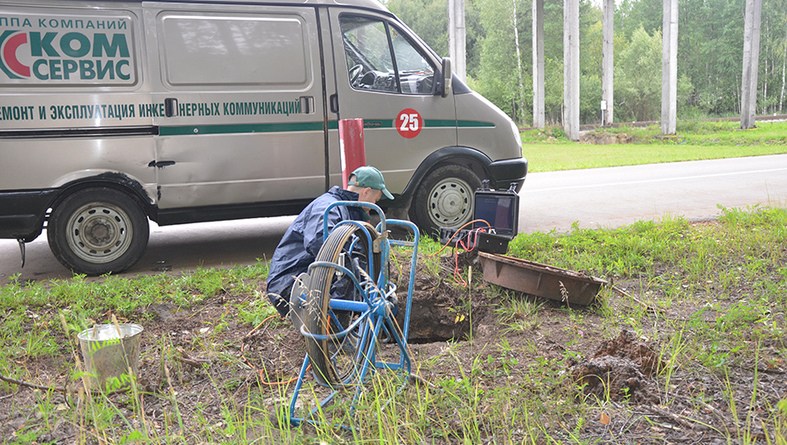

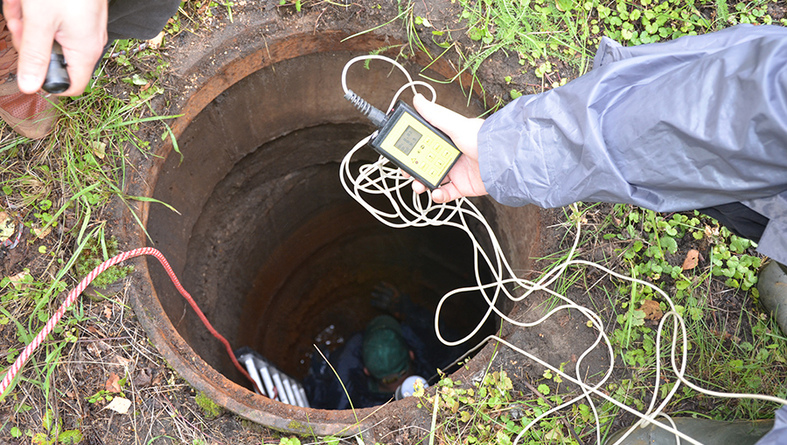

Контроль наличия газов непрерывен, специалист спустился в камеру и начинает подготовку для обследования: очистка, освобождение лотка и труб от различных отложений. Все работы выполняются вручную.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Вид на подготовительные работы с другого ракурса, колодец следующий по линии.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

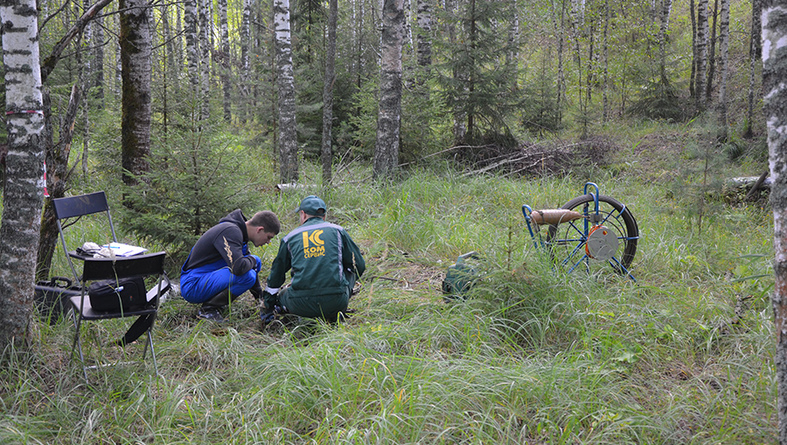

Данный колодец пришлось искать в лесополосе. За годы колодец просел, люк затянуло грунтом и начался процесс зарастания травой. Вдали видна дорога вдоль который были предыдущие колодцы и автомобиль с оборудованием. Для осмотра этой перпендикулярной линии дренажа оборудование переносилось вручную до конкретного колодца.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

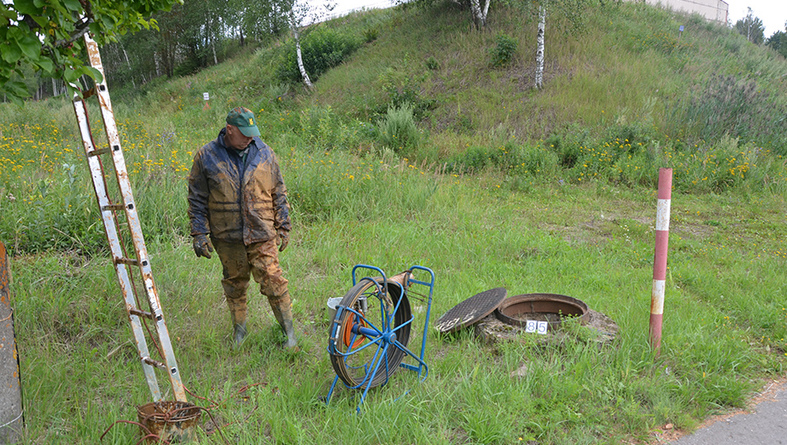

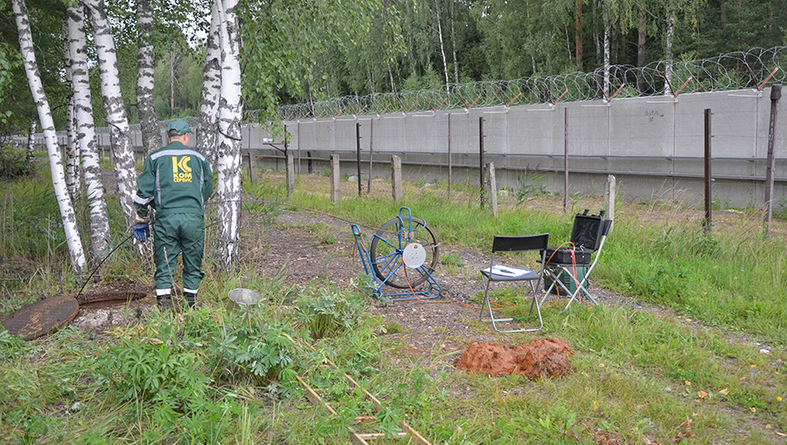

Специалист только закончил подготовительную работу по очистке колодца. На фото рабочие инструменты и установленная катушка с камерой телеинспекции готовая к следующему этапу.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

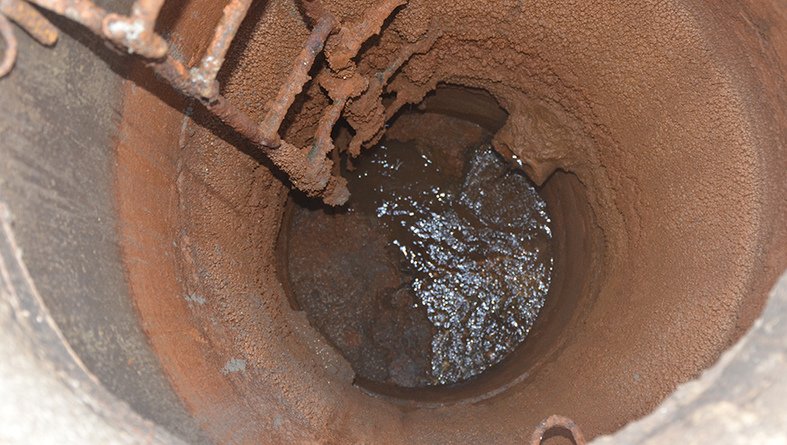

Очищенный колодец до телеинспекции. Далее, специалист вновь спуститься внутрь рабочей камеры и начнет процесс прохода камеры, принимая и направляя пруток кабеля прибора.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

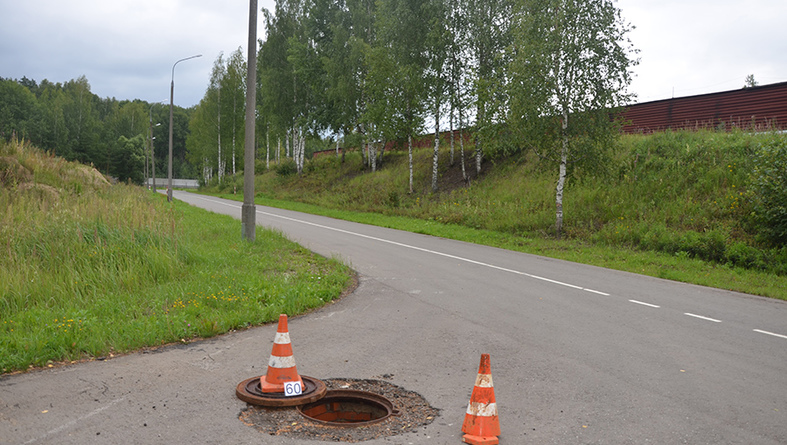

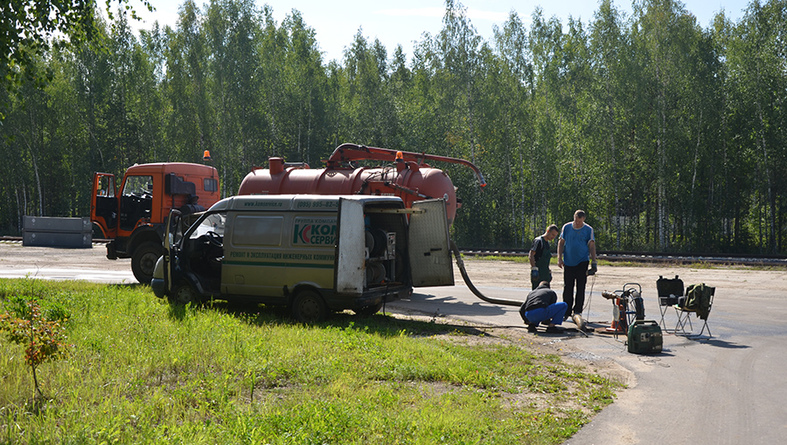

Подготовка к началу работ в колодце, расположенному на проезжей части. Люк колодца был частично закатан асфальтом, в процессе открытия пришлось немного асфальт удалить.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Приемная камера колодца, работы еще не проводились. Осмотр показал, что нужно спускаться и начинать очищать камеру. Видны две дренажные трубы, излива воды нет.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

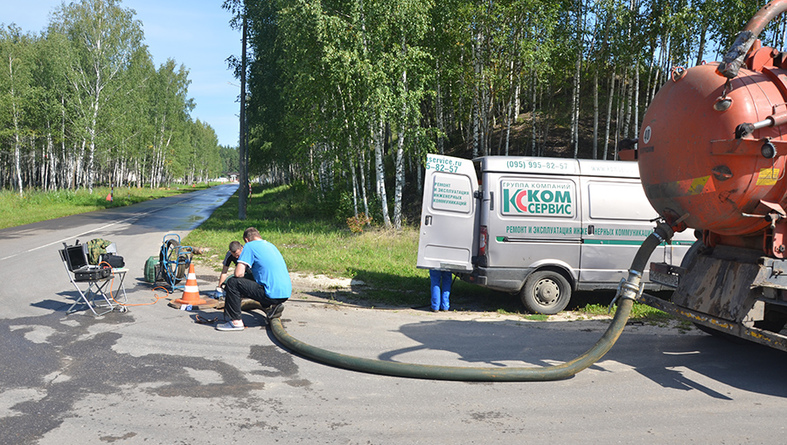

Начало осмотра дренажных трубопроводов телеинспекцией. Вынутый из колодца грунт складировался рядом с колодцем для подтверждения выполненной работы перед Заказчиком по условиям контракта.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Очищенный и рабочий колодец, излив присутствует из одной трубы.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Телеиспекция другого участка трубы. Специалисты наверху и внизу, т.е. рядом с рабочей камерой и внутри колодца, всегда в диалоге, для контроля и непрерывного процесса работ.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Тот же колодец, вид с другого ракурса.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Рабочее обсуждение процесса работ для улучшения оптимизации и скорости, т.к. сроки работ были крайне сжатыми. Один специалист, тем временем слушает указания и дает комментарии, находясь в рабочей камере колодца.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Длинная трасса дренажа и нижние колодцы. Колодецна фото расположен перед насосной станцией, что приводит к значительному заглублению отметок лотков труб и следовательно, увеличению высоты колодца. Колодец глубиной порядка 7-8 метров. Для обеспечения безопасной работы специалиста в колодце подготовлен нагнетатель воздуха.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

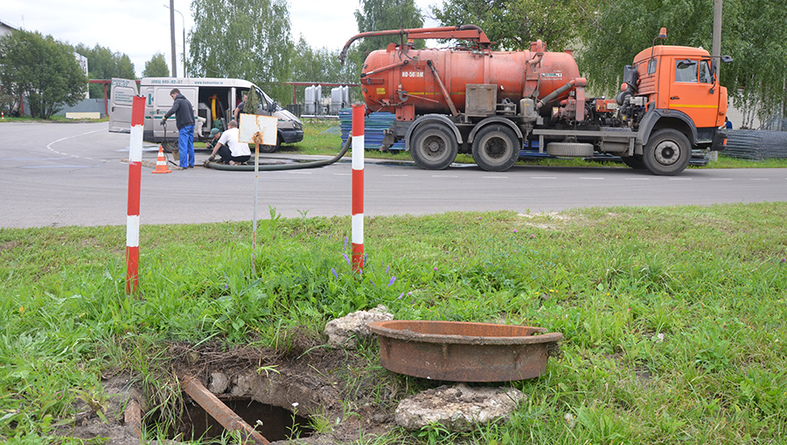

Процесс очистки камеры колодца с помощью илососа.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Другой ракурс на выполнение работ по очистке дренажного колодца от иловых отложений илососом.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Вид со стороны нижнего колодца при очистке и подготовке к осмотру верхнего колодца. Процесс работ идет полным ходом, без остановок.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

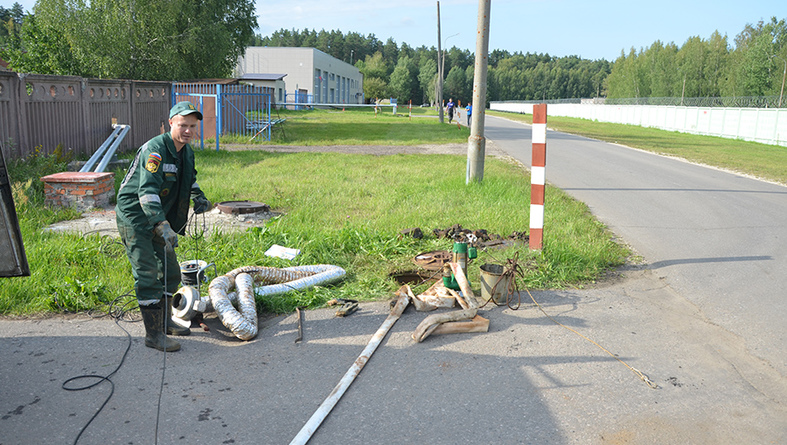

Дополнительная локальная откачка колодца с помощью мощного высоконапорного насоса. Данная работа требовалась часто в связи с сильным заилением и повреждениями в дренажных трубах. Встречались участки труб, которые не были соединены со смотровыми колодцами.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

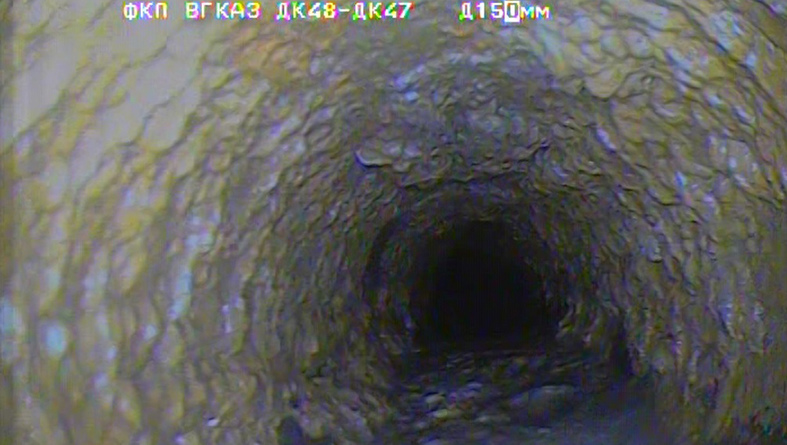

Фотографии внутреннего состояния трубы. Наполнение 50 %, впереди локальное заиление. Это связано с характером труб, которые применялись для данного дренажа – раструбные, керамические трубы, фильтрация воды в них предусмотрена по стыкам. Отсюда и заиление, в трубы приходит с водой местный грунт
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>
Наросты по всей площади внутренних стенок трубы, равномерные, вода присутствует в минимальном количестве.
<p>Продолжаем примеры из практики. Сейчас рассмотрим обследование дренажа территории заводского комплекса.</p><p>Завод расположен в Подмосковье, в процессе проектирования, планирования и, в последствии, строительства выяснилось, что территория не проходит по нормам осушения (указаны в СНиП, а ныне в СП).</p>

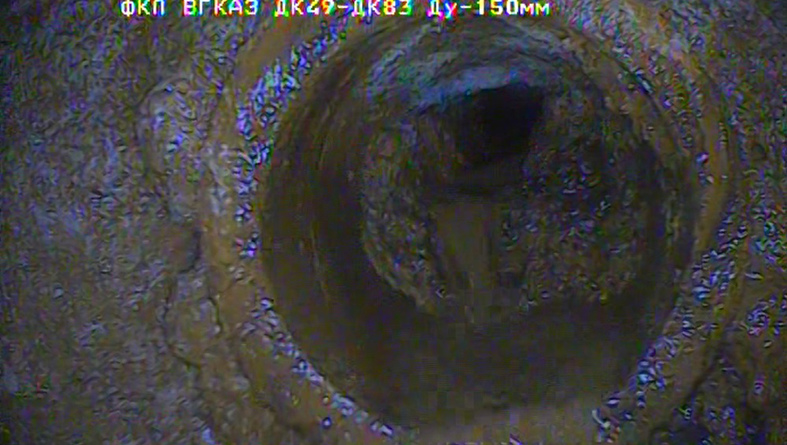

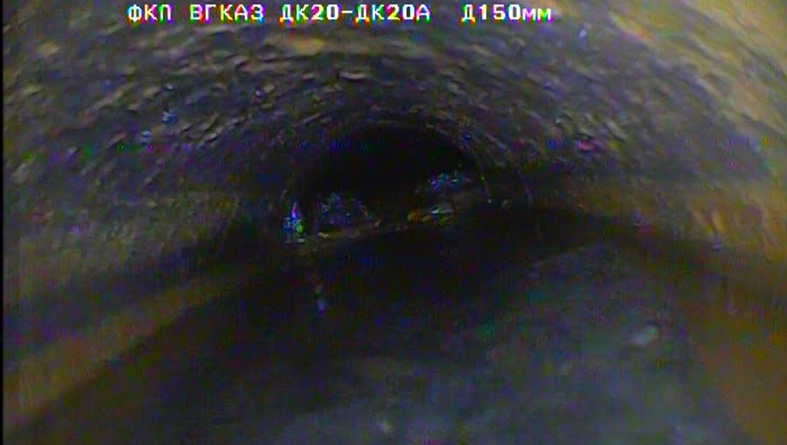

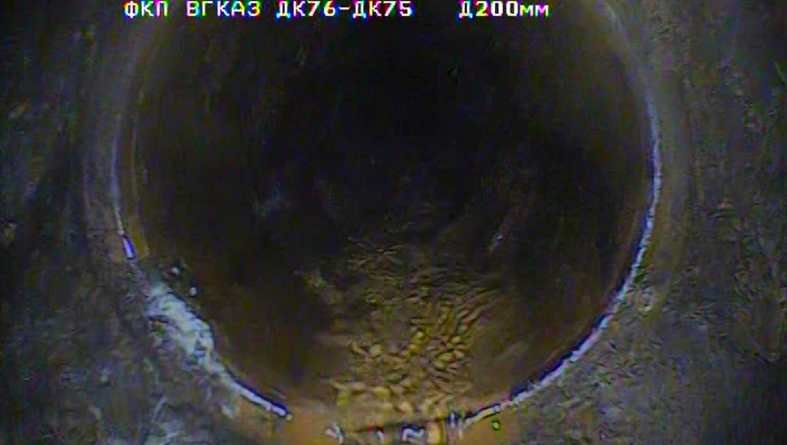

Вид на выпуск трубы в колодец. Движение воды присутствует. Обратите внимание, что на данной телеиспекционной системе присутствует: время, дата, название объекта, диаметр трубы, интервал, счетчик расстояния.
