Дренаж частного дома

В процессе обследования была составлена схема дренажа и хозяйственно-бытовой канализации, которые имеются на участке. (Про хозяйственно-бытовую канализацию расскажем в отдельной статье).

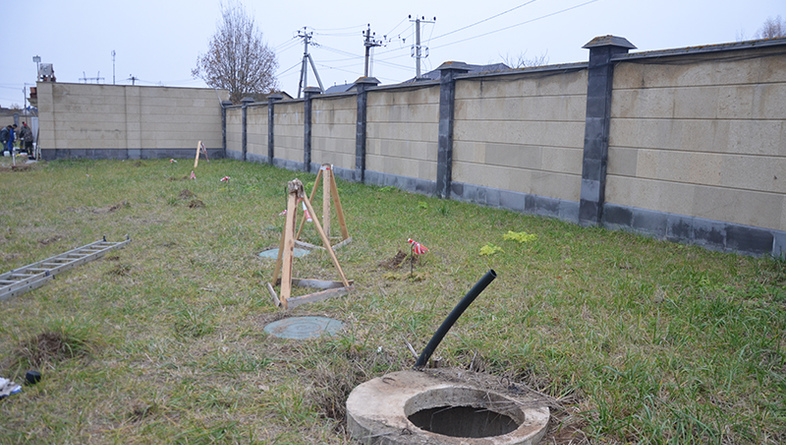

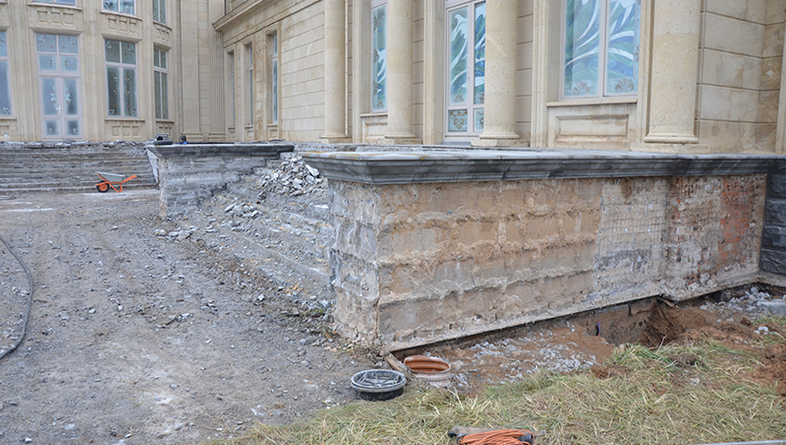

Ряд дренажных колодцев, представлены в различном исполнении: из железобетонных элементов диаметром 1 метр и из пластиковых гофрированных однослойных ПЭ труб диаметром 400 мм.

Сразу забегая вперед – дренаж находится в крайне неудовлетворительном состоянии.

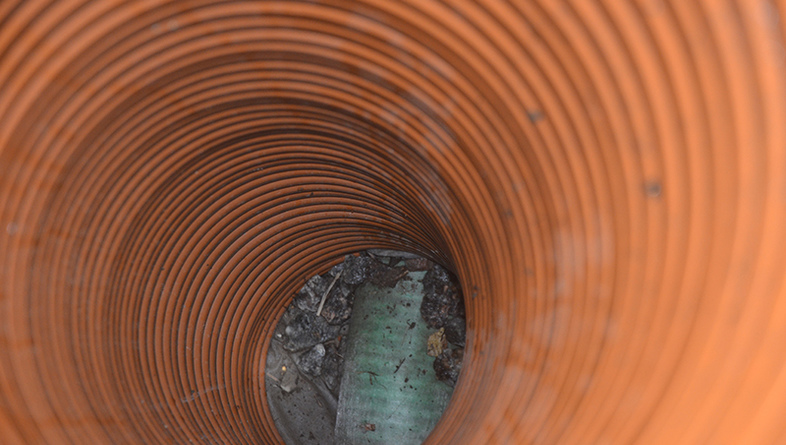

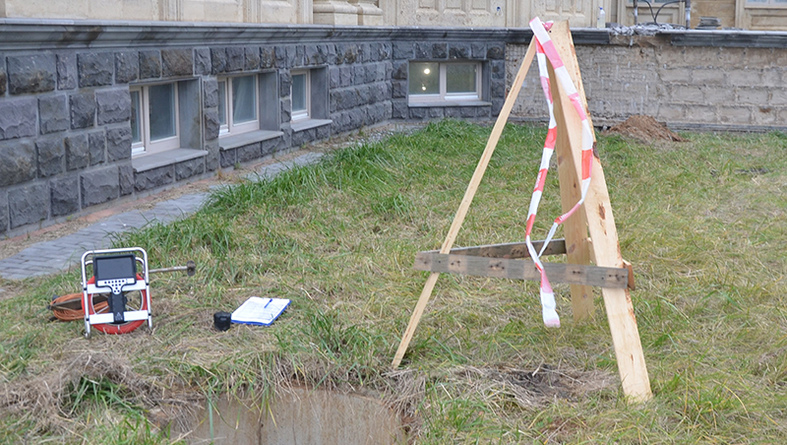

Колодцы 400 мм из ПЭ труб подверглись деформации и искривлены относительно своей вертикальной оси, что это значит: смотря в колодец сверху частично не видно дна, а стало быть и промыть/обследовать трубы крайне затруднительно, а то и просто невозможно. Совсем не добавляет простоты захода в трубы телеинспекционным оборудованием и то, что трубы не подрезались после монтажа, т.е. трубы в колодцах выступают на весь диаметр приемной камеры колодцев. Залезть в колодец диаметром 400 мм и как-то изогнуть трубы для обслуживания так же не представляется возможным по причине недостаточного пространства для работы.

Весь осмотр возможен только из колодцев выполненных из железобетонных колец, что и было сделано нашими специалистами.

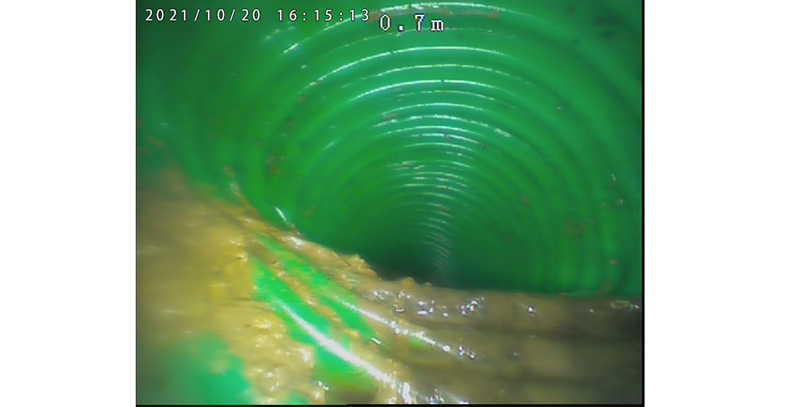

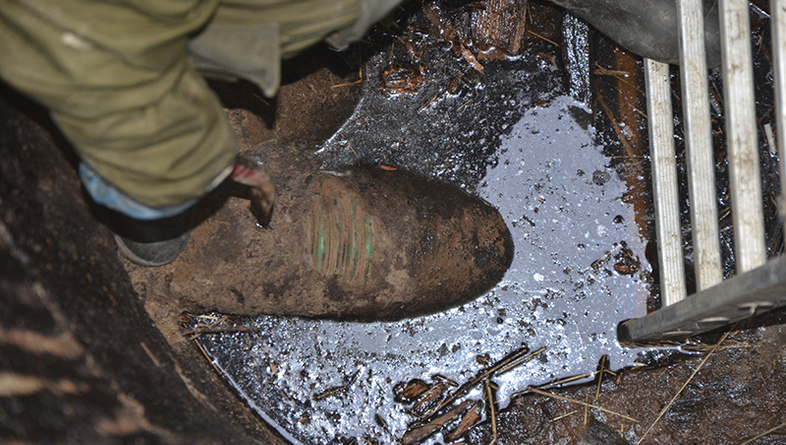

Трубы дренажа представлены однослойные, зеленого цвета, гофрированные с перфорацией и внешней обмоткой геотекстилем. Перфорация (это отверстия по стенкам трубы через которые осуществляется фильтрация воды) просматривалась крайне слабо, что говорит о повсеместном заилении и кольматации (отверстия забиты местным грунтом и не осуществляют свою прямую функцию по сбору грунтовой воды).

Глубина заложения дренажа от 4-х метров до, порядка, 7 метров.

Колодцы выполнены в хаотичном порядке и их расположение вокруг дома и, тем более, вне периметра здания не до конца поддаются логике относительно нормативов. Напоминаем, согласно действующему СП, колодцы самотечной системы должны располагаться на углах поворота трассы и при расстоянии между колодцами не более 50 метров (для данного диаметра и дренажа в частности).

Один из проходных конечных колодцев не встречен.

Ряд дренажных труб в принципе в колодцах не встречен, а часть входит в камеру друг под другом, скорее всего это сделано для упрощения выполнения отверстий под вход труб. Как трубы проходят и огибают колодцы для соединения с соседними колодцами осталось загадкой, т.к. в следствии замятий, большой мощности заиления и сквозных деформаций труб пройти по участкам невозможно.

Пояснение. Трубы, которые использовались на данном объекте не предназначены для той глубины заложения, на которую их смонтировали. Исходя из их паспортных данных, предельная мощность грунта над дренажной траншеей должна составлять не более 1 метра. Тем более их нельзя использовать под проездами автомобилей и даже пешеходными дорожками, так как создаваемое давление на поверхности, по эпюре, распространяется по грунту, давление увеличивается, что приводит к разрывам или замятию труб.

Что и было обнаружено повсеместно в процессе осмотра труб.

Рабочие камеры колодцев частично засыпаны или завалены строительным мусором, а в ряде колодцев из железобетонных колец – затоплены.

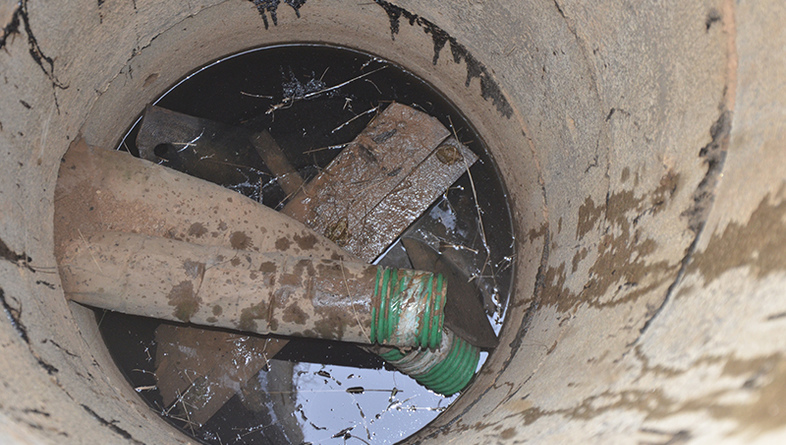

В последнем колодце встречена уходящая труба из асбеста с механически проделанными отверстиями по окружности внутренней стенки. Предположительно, данное решение сделано для обратного поглощения грунтовой воды, которая, поступая в данной колодец из всей дренажной системы здания распределяется обратно в грунт – в поле фильтрации. Это очень интересное решение, но судя по общему выполнению дренажа крайне спорное, поскольку по факту получится (и получилось), что вода вместе с грунтом засыпки будет поступать и поступает в трубу и колодец, затапливая и заилевая его. Естественно, не отводя и не перепуская воду это приведет к остановке дренажа и распределению воды по всей системе, тем самым подтапливая здание, согласно закону сообщающихся сосудов.

В данном колодце потребуется установка насосов для постоянного поддержания уровня воды ниже приходящих труб и отводу дополнительной воды, которую собирать, вне периметра здания, просто не имеет смысла.

Сбор дополнительной воды с участка приведет только к увеличению количества запуска насосов, что в свою очередь отразится на потреблении электричества и повышенному вниманию к насосам на период их эксплуатации.

Дополнительно, участки дренажных труб (на сегодняшний день) находятся частично в подтопленном состоянии. Это произошло по причине образования прогибов труб, что также встречено в процессе осмотра. Данный дефект возникает из-за не правильного подбора труб по критерию кольцевой жесткости и однослойного выполнения. Если описать по-другому, трубы в бухтах не подходят для дренажа, если требуется его укладка на глубину более 1 метра.

Судить о работоспособности дренажных труб с обмоткой геотекстилем на данном объекте с профессиональной точки зрения нельзя, т.к. система не запущена. Если руководствоваться опытом обследования других систем с аналогичными решениями можно сказать, что дренаж если и будет работать, то скорее всего не более чем на 50 % и это максимальное значение. Используемый геотекстиль крайне быстро подвержен кольматации и просто не будет пропускать грунтовую воду в трубу, если только по швам.

Резюмируя обследование дренажной системы можно сделать выводы: для выполнения данной системы были сделаны огромные трудозатраты: выемка и засыпка большого количества грунта на большую глубину и в результате – получен дренаж, который находится в нерабочем состоянии. Реанимация данной сети возможна только с полной перекладкой всех труб и переделкой части колодцев.

Консультируйтесь и заказывайте проекты дренажных систем только у специалистов в данной области, не доверяйте подобные решения рабочим без соответствующего образования.
