Диагностика магистрального трубопровода

Метод видеодиагностики подходит для труб диаметром от 35 до 2000 мм. Выезжаем на объекты в Москве и Московской области.

Когда необходима диагностика магистрального трубопровода

Видеодиагностику проводят в следующих случаях:

• профилактическое обслуживание: телеинспекция позволяет определить количество и характер отложений в трубах, обнаружить поврежденные участки, подобрать оптимальные методы прочистки и ремонта сети;
• контроль качества проведенных работ: с помощью видеокамеры оценивают состояние внутренней стенки, визуально осматривают систему;
• обнаружение протечек: на мониторе телеинспекционного комплекса хорошо видны трещины, проломы, участки сквозной коррозии, другие дефекты труб;
• поиск засоров: метод видеодиагностики позволяет быстро найти место и причину нарушения проходимости труб, дает важную информацию для выбора технологий прочистки;
• обнаружение нелегальных врезок: найти место незаконного подключения без телеинспекции практически невозможно, особенно в подземных трубопроводах;
• составление схемы скрытых коммуникаций: аппаратура для диагностики поможет восстановить утраченные чертежи, определить конфигурацию системы.

Телеинспекция – это неразрушающий метод контроля. Стенка трубы остается целой. Отсутствие механических воздействий позволяет исследовать системы любой сложности и назначения с гарантией безопасности. Метод подходит для диагностики магистральных систем газоснабжения, водоснабжения, водоотведения, вентиляции, канализации, а также технологических трубопроводов.

Цели видеодиагностики сетей различного назначения

Обследование систем водоотведения и канализационных коллекторов:

• обнаружение мест разрушения, расстыковки труб, сквозных дефектов, через которые в сеть попадают грунтовые воды и ливневые стоки;
• поиск поврежденных участков в больших коллекторах для оперативного ремонта и устранения протечки;
• выявление центров кристаллизации, звеньев с формирующимся засором для профилактической прочистки труб;
• контроль чистоты внутренних стенок после гидродинамической промывки.

Обследование магистральных водопроводов, газопроводов, нефтепроводов и т. д.:

• обнаружение трещин, мест утечки ресурсов;
• поиск твердых предметов внутри труб и участков с высокой степенью зарастания просвета;
• обследование участков вокруг дефекта для принятия решения о ремонте сети.

Видеодиагностику магистральных трубопроводов часто включают в комплекс приемо-сдаточных испытаний. Технология позволяет оценить качество стыковки труб, определить фактический уклон сети, обнаружить песок, мусор, который попадает внутрь в процессе ремонта и т. д.

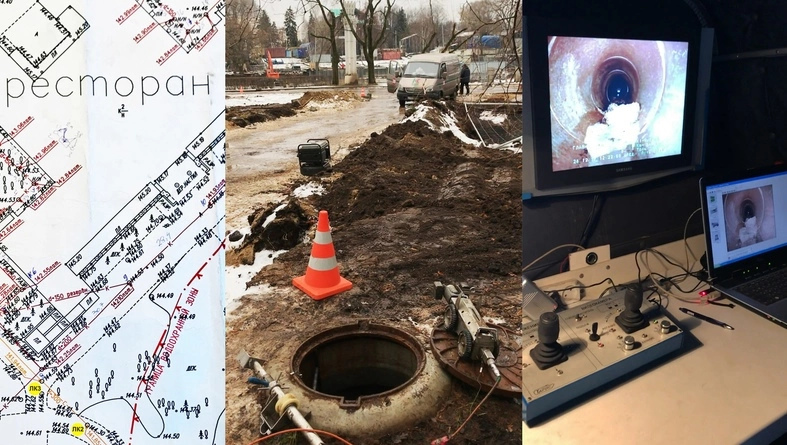

Как проходит телеинспекция магистральных систем

Для работы используются проталкиваемые аппараты или самоходные роботизированные комплексы. Выбор зависит от диаметра, конфигурации трубопровода, целей обследования. Для диагностики коротких участков малого диаметра мы используем проталкиваемые системы. Гибкий стеклопруток позволяет проходить до пяти поворотов на угол 90 градусов. Роботизированные комплексы обследуют магистральные сети диаметром до 2000 мм на участках протяженностью до 400 м.

Оборудование с видеокамерой заводят в трубу через колодец или ревизию. Специальной врезки не требуется. Камера продвигается по сети и передает изображение на монитор, установленный на поверхности земли. Оператор контролирует перемещения аппарата, направляет его на нужные участки. Современное оборудование также позволяет фокусировать камеру на дефекте, менять угол обзора, регулировать освещенность, делать стоп-кадры для детального рассмотрения картинки.

По данным с роботизированного комплекса можно построить трехмерную модель трубопровода. Программное обеспечение позволяет выполнять замеры, определять расстояния. Информация сохраняется в памяти комплекса. Возможна запись на съемный носитель по желанию заказчика.

Чтобы заказать диагностику магистрального трубопровода, позвоните в компанию «Комсервис». Мобильная бригада прибудет на объект в согласованное время. Мы проведем видеодиагностику, составим техническое заключение. Стоимость услуг рассчитаем до начала работ.
