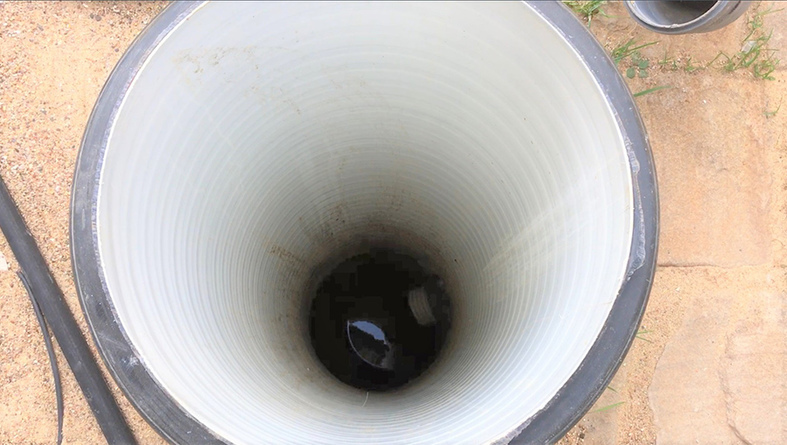

Назначение и особенности вертикального дренажа

Когда необходим вертикальный дренаж

Вертикальные системы могут дополнять горизонтальную сеть водоотведения или использоваться самостоятельно. Технология эффективна в следующих случаях:

• территория сильно заболочена;
• участок расположен в низине, имеет плоский рельеф и находится далеко от точки водосбора;
• на территории сложные геологические условия, например, подземные воды располагаются под слоем водонепроницаемой породы.

Вертикальный дренаж может работать не только на осушение, но и на орошение участка. Чтобы использовать собранную воду повторно, в накопительный колодец устанавливают насос, который откачивает влагу в хозяйственные емкости или в водоем, расположенный на территории.

Виды вертикального дренажа

Системы классифицируются по расположению скважин:

• Линейный дренаж. Скважины бурят по направлению движения грунтовых вод. Дренажная система перехватывает поток и не позволяет ему проходить по территории.
• Систематический дренаж. Скважины располагаются по всей территории. Схему бурения составляют на этапе проектирования с учетом особенностей участка. Систематический дренаж равномерно понижает уровень грунтовых вод на всей площади.

Тип сети выбирает проектировщик. На участке проводятся изыскания, которые дают полную и точную информацию о состоянии водоносных слоев, грунтов.

Особенности конструкции вертикального дренажа

Система состоит из сети вертикальных скважин. Их глубина составляет в среднем 20-50 м и зависит от уровня залегания подземных вод. Внутрь скважины устанавливают трубу с песчано-гравийной обсыпкой толщиной не менее 10 см. Прослойка из сыпучих материалов выполняет функцию фильтра и защищает систему от заиливания. Вода проходит сквозь обсыпку, собирается в скважину, откуда затем проникает в водоносные пласты или откачивается насосом.

Требования к характеристикам вертикального дренажа установлены в СНиП по строительству мелиоративных сооружений.

Работу вертикальной системы можно автоматизировать. Например, погружные насосы комплектуют датчиком уровня воды. Когда скважина заполняется, оборудование включается автоматически. После понижения уровня воды насос останавливается.

Дренажная система может дополняться скважинами-усилителями. Дополнительные шахты являются разгрузочными. Они имеют небольшой диаметр и осушают грунт в промежутках между основными скважинами, повышая эффективность системы. Усилители также позволяют сократить расходы на обустройства дренажа без ущерба для его качества.

Технология бурения

Скважины создаются по технологии вращательного бурения с обратной промывкой. Диаметр бурильных труб подбирается индивидуально, но составляет не менее 100 мм. На участках со сложными геологическими условиями может применяться другая технология, если ее выбор обоснован в проекте.

На участках с несвязными грунтами дополнительно используются направляющие трубы длиной от 4 м. Трасса цементируется по всей длине. Если бурение ведется на связном грунте, допускается создание скважин без направляющей трубы на глубину до 50 м.
